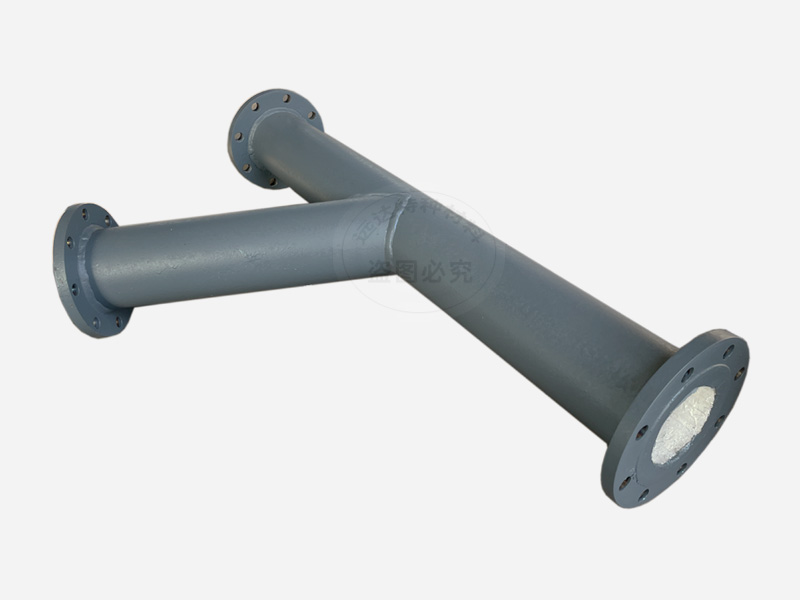

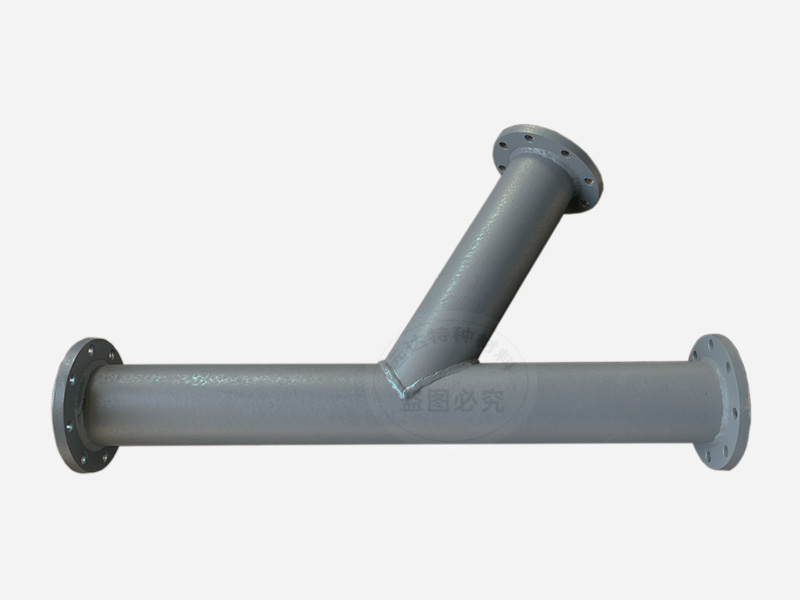

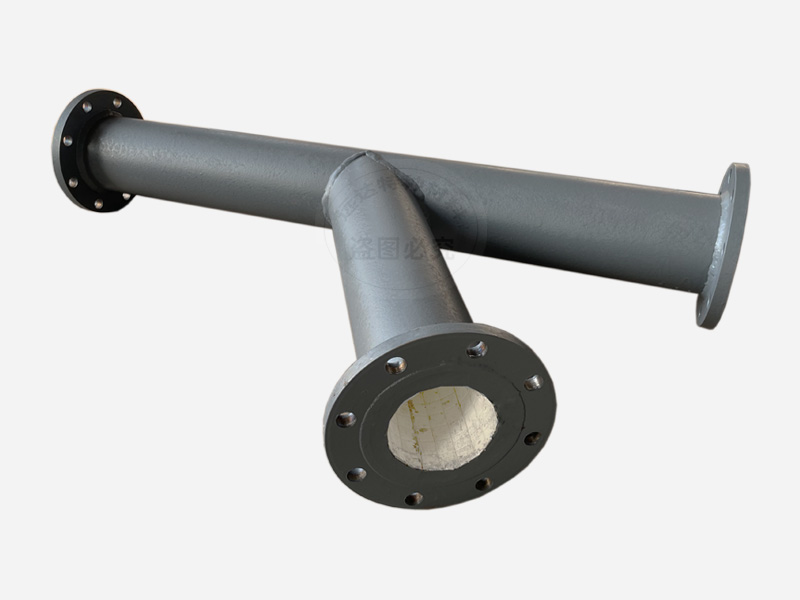

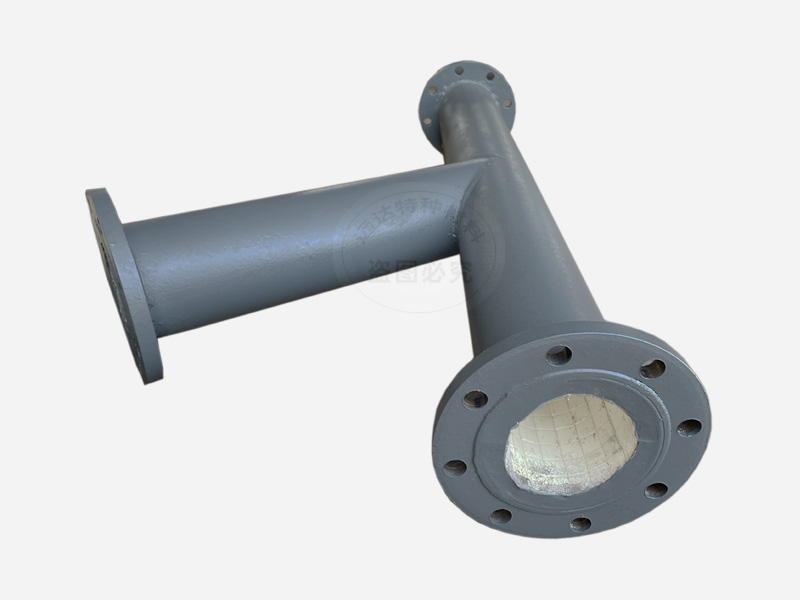

耐磨陶瓷貼片三通

產品型號：可定制

產品產地：江蘇鹽城市

適用范圍：

火電廠制粉系統管道，包括輸粉、落煤、燃燒系統風管，除渣、回粉、干灰輸送管道；

鋼鐵廠原料、收料、除塵、排灰、落灰、配料混合、磨出口、燃煤、煤粉、分離器、燃燒器等磨損管道；

水泥廠選機出口、入口、收塵、立磨出風、循環風管、下料等磨損管道；

石油、化工、礦山、煤炭、洗煤廠、冶煉、造紙、鋁業、建材、粉體工程、糧食機械等加工、輸送物料的各種管件。

在線咨詢全國熱線
0515-86305188

產品簡介

耐磨陶瓷貼片三通內貼陶瓷是用耐高溫?zé)o機粘合劑將以AL2O3為原料，以稀有金屬氧化物為溶劑，經1730℃的高溫?zé)Y(jié)、保溫三個小時制成的特種氧化鋁陶瓷粘貼在管道內壁，經加溫固化后形成牢固防磨層。

參考尺寸

公稱通徑 DN	彎頭直徑 ф	配接管徑 ф	角度 α	易焊段長度 A1/A2/A3	進口直段長度 L1	進口直段長度 L2	鋼管厚δ2	陶瓷厚δ3
100	121	108/114		≥50			4	5
	127			≥50			4	10
	133			≥50			6	10
	140			≥50			8	10
125	146	133/140		≥50			4	5
	152			≥50			6	5
	159			≥50			6	10
	168			≥50			10	10
150	168	159		≥50			4	5
	180			≥50			4/8	10/5
	194			≥50			10	10
200	219	219		≥50			4	5
200	245	219		≥50			10	10
250	273	273		≥50			6	5
250	299	273		≥50			10	10
300	325	325		≥50			6	10
300	343	325		≥50			10	10
350	377	377		≥50			8	5
	定制	377		≥50			8	10
400	426	426		≥50			8	5
	定制	426		≥50			8/10	10
450	480	480		≥50			6/10	10/5
	定制	480		≥50			8/10	10
500	530	530		≥50			6/10	10/5
	定制	530		≥50			8/10	10
600	630	630		≥50			6/10	10/5
	定制	630		≥50			8/10	10
700	定制	720		≥50			8/10	5/10
800	定制	820		≥50			8/10	5/10
900	定制	920		≥50			8/10	5/10
1000	定制	1020		≥50			10	5/10
2000	定制	定制		≥50			10	5/10

化學指標

AL2O3	CaO	MgO	K2O	Na2O	Fe2O3	SiO2	TiO2
≥92%	≤1.5%	0.7%	≤0.1%	≤0.5%	≤0.01%	≤4.8%	≤0.1%

物理指標

密度（g/cm3）	莫氏硬度（Grade）	維氏硬度（HV10）	彎曲強度（Mpa）	斷裂韌性（Mpa.M1/2）	磨耗（mo hao）	吸水率 %
3.62	9	1200	260	3.2	1.5	≤0.01

耐磨性能對比數據

實驗條件	耐磨陶瓷貼片	錳鋼	高鉻鑄鐵
P=76n N=800轉/分 T=3分鐘	0.0002（克）	0.0532	0.0343（克）

耐磨陶瓷片結構

直粘式：將耐磨陶瓷粘貼在膠紙上，形成250×250（尺寸隨機）的襯板。使用時用無機耐高溫粘合劑直粘貼在彎頭內壁，形成牢固防磨層。

梯形式：用耐高溫強力粘膠將梯形陶瓷粘貼在管道內壁，梯形陶瓷由于兩個面大小不一樣，在圓形管道內安裝，就會自然形成360°的機械自鎖力，陶瓷板側面沒有間隙，這樣的效果是即使粘結劑失效，陶瓷也會因?yàn)榛ハ嗟闹味粫?huì)脫落。

焊接式：采用焊接加強力膠的結合方式，耐磨陶瓷襯板中間帶有椎體小孔，小孔加焊接小鐵腕和陶瓷蓋帽，安裝牢固提升。

互鎖/互壓式：互鎖陶瓷是在長方體或者正方體陶瓷的，在其它耐磨陶瓷基礎上改善了，把陶瓷做成互相嚙合的結構或者做成卡槽結構與金屬結構件配合使用，起到三重防脫落的作用，膠、焊接、互相自鎖。如出現施工過程中工人的疏忽造成的焊接不牢的現象，即使部分陶瓷松動也不會造成陶瓷脫落。

產品特點

1、耐磨損：比普通Q235鋼管耐磨10倍。

2、硬度高：洛氏硬度80～90，僅次于金剛石。

3、含量高：氧化鋁含量高達92%以上。

4、重量輕：密度為3.6g/cm3，僅為鋼鐵的一半。
